Arduino Mega 2560能够读取0 ~ 5V的电压，并转换为10bit即0~1023级的数字信号。这怎么理解呢？

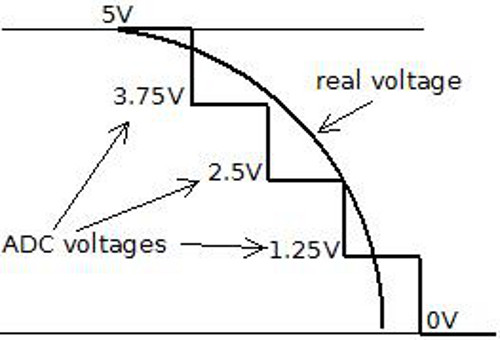

如上图，若分辨率为2bit（即2²） ，意味着将5V分为0~3级的数字信号，每级精度是5V /4 = 1250mV。如果分辨率为10bit，即0~1023，每级是5V / 1024 = 4.88mV；如果是12bit，即0~4096，每级是5V / 4096 = 1.22mV。分辨率越高，每级分得越小，精度就越高。

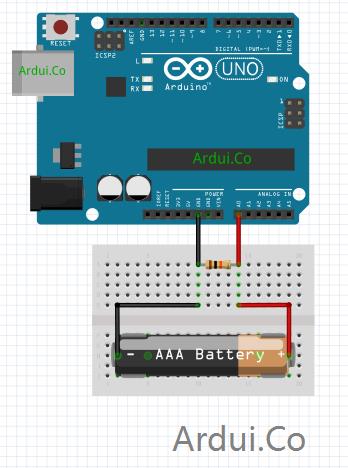

得到0~1023级测量结果后，在程序内简单转化一下（没有复杂函数，只用乘除法），就能直观读出电压。接线图如下：
问题来了，怎样显示电压呢？这里使用最简单的IDE串口监视器，连着开发板，直接在电脑屏幕上显示，但我们先要使用Serial.begin()启动串口通信，然后通过Serial.print()将电压在屏幕打印出来：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 |
/* 作者：Ardui.Co 效果：串口显示模拟端口的电压值 版本：1.0 更新时间：2017年1月8日 */ void setup() { Serial.begin(9600); //指定串口通讯比特率为9600 } void loop() { int v = analogRead(A0); //从A0口读取电压，模拟端口电压测量范围为0-5V，返回的值为0-1024 float volt = v * (5.0 / 1024.0); //将返回值换算成电压 Serial.print(volt); //串口输出电压值 Serial.println(" V"); //输出单位，并且换行 delay(1000); //输出后等待1s，降低刷新速度 } |

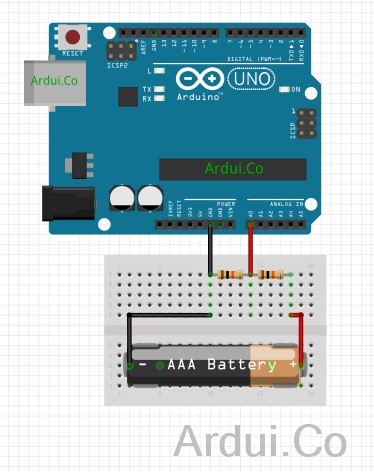

通过A0读取电压范围不能超过5V，否则会损坏开发板，但要测量更高的电压怎么办？其实，我们可以通过分压电路来实现：
根据欧姆定律，Va0 = V * R1/(R1+R2) = V * 10/20 = 1/2 V
即： V = 2 Va0
因此调整一下换算语句就能得出实际电压：
|
1 |
float volt = v * (5.0 / 1024.0) * 2 |
但经过分压电路的测量会降低分辨率(R1+R2)/ R1倍（上述电路为2倍），如果分压式电阻R1 = 10K，R2 = 20K，可以测量0 ~ 15V，但分辨率降低3倍。换句话说，分压测量越高的电压，分辨率就越底。
我们会用温度传感器实验，来介绍ADC的分辨率，同时会学到怎样利用Arduino内部参考电压提高测量精度。

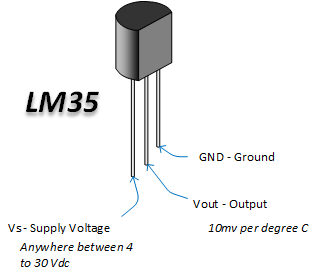

LM35是美国国家半导体（现被TI收购）推出的精密温度传感，其信号输出为模拟量：电压值与温度（摄氏）呈正比。不仅体积非常小（常见TO-92封装），而且不需额外的校正，就能获得较高的精度。
其主要特性：
供电电压：4~35V
工作范围：与芯片有关，LM35A为-55~150°C 常见LM35D为0~100°C
测量范围：与封装和电路有关，常用TO-92为2 ~150°C
测量精度：与芯片有关，LM35A性能最优，这次实验用的LM35D最差，其典型值为±0.8°C，最大值±2°C
电压与温度的关系： Vout = Temperature × 10mV/°C

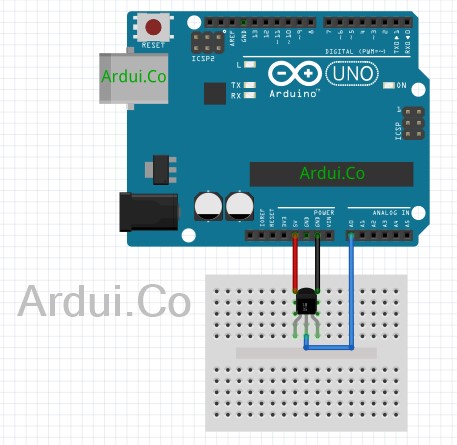

想了解更多，可以参考官方 DataSheet。接线方式如下：
电压转换方式：
Vin为输入（被测量）电压；Vref是参考电压，若不设置就是供电电压，Arduino Mega 2560为5V；resolution是模拟端口的ADC bit，Arduino Mega 2560模拟端口为10bit，Result为模拟端口的测量结果，数值为0~1023。程序如下：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 |
/* 作者：Ardui.Co 效果：LM35 简单温度测量 版本：1.0 更新时间：2017年1月9日 */ int LM35 = A0; //指定A0端口读取LM35 float Vin; //存储传感器电压 float temperature; //存储温度测量结果 void setup() { Serial.begin(9600); //初始化串口连接 } void loop() { Vin = analogRead(LM35) * 5.0 / 1024; //计算出A0的电压，单位为V temperature = Vin * 1000.0 / 10.0; //将A0电压要转换成mV，根据LM35转换系数10mV/°C，除以10，得出温度 Serial.print("Temperature: "); //在串口监视器输出结果 Serial.print(temperature); Serial.println(" *C"); delay(500); //延时0.5s } |
ADC测量精度问题：
对于5V参考电压来说，每级为5V / 1024 = 4.88mV，转化为温度，每级分辨率就是0.488 °C。如果环境温度为T，Arduino Mega 2560的测量结果是0.488 Result，但Result是0 ~ 1023的正整数，误差τ就是
τ = T mod 0.488 （mod为求余运算）
Arduino Mega 2560内置了1.1v参考电压，使用这个参考电压，每级为1.1V / 1024 = 1.07mV，每级分辨率提高到0.107°C。
如果环境温度为10°C，取5V参考电压的分辨率为0.24°C，取1.1V参考电压则为0.049°C；如果环境温度为25°C，取5V参考电压的误差为0.112°C，取1.1V参考电压则为0.069°C。
接线不变，调整一下程序，引入Arduino的内部参考电压：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 |
/* 作者：Ardui.Co 效果：LM35 使用1.1内部参考电压提高分辨率 版本：1.0 更新时间：2017年1月9日 */ int LM35 = A0; //指定A0端口读取LM35 float Vin; //存储传感器电压 float temperature; //存储温度测量结果 void setup() { analogReference(INTERNAL); //使用内部参考电压 Serial.begin(9600); } void loop() { Vin = analogRead(LM35) * 1.1 / 1024; //计算出A0的电压，单位为V temperature = Vin * 1000.0 / 10.0; //将A0电压要转换成mV，根据LM35转换系数10mV/°C，除以10，得出温度 Serial.print("Temperature: "); //在串口监视器输出结果 Serial.print(temperature); Serial.println(" *C"); delay(500); } |
参考电压稳定性：
由于参考电压跟Vin和温度成正比，实际中的电源电压往往十分不稳定，电池电压会随着电量变化（比如：单个锂离子放电电压约为4.25V ~ 2.95V），开关电源会有50 ~ 200mV纹波，常见的USB电源在不同负载上约有±4%的变化。
但别以为用Arduino Mega 2560内部参考电压就万事大吉，其误差更高达5%。因此，使用内部基准源在提高分辨能力的同时，也引入了额外的测量误差，所以要用稳定性高的参考电压。
其实，也有一个折中的方案。Arduino Mega 2560内部提供了一块LDO（低压差稳压IC），为3.3V端口供电。LDO一般为德州仪器的 LP2985-33DBVR，其误差小于1.5%，用它来做外部参考电压，相对5V来说分辨率更高，相对1.1V内部参考电压来说，测量误差更小。

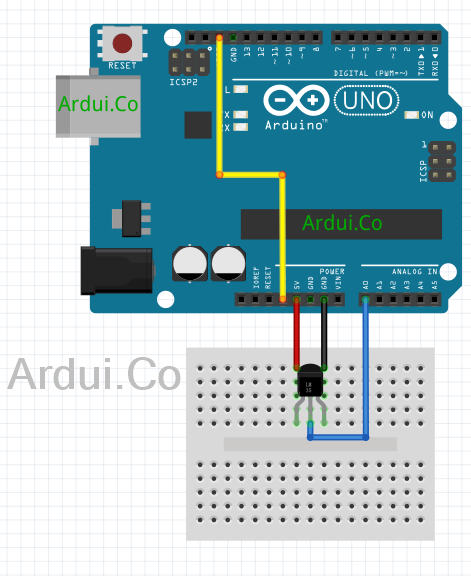

要使用外部参考电压，将Aref连接到3.3V端口：
我们将3.3V的端口跟Aref链接，并在内部程序中声明：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 |
/* 作者：Ardui.Co 效果：LM35 使用3.3外部参考电压提高分辨率 版本：1.0 更新时间：2017年1月10日 */ int LM35 = A0; //指定A0端口读取LM35 float Vin; //存储传感器电压 float temperature; //存储温度测量结果 void setup() { analogReference(EXTERNAL); //使用内部参考电压 Serial.begin(9600); } void loop() { Vin = analogRead(LM35) * 3.3 / 1024; //计算出A0的电压，单位为V temperature = Vin * 1000.0 / 10.0; //将A0电压要转换成mV，根据LM35转换系数10mV/°C，除以10，得出温度 Serial.print("Temperature: "); //在串口监视器输出结果 Serial.print(temperature); Serial.println(" *C"); delay(500); } |
我们还可以Aref连接到Arduino开发板之外的参考源上，以获取更精确的测量结果。
另外，要提高的分辨率，除了改变参考电压，也可以采用高位数的ADC芯片，不少精密ADC可达16bit以上分辨率。
