背景
最近需要绘制较多的流程图，结果发现原始的绘图方式不便于维护调整，后来发现PlantUML可以代码的方式实现，感觉不错。目前比较方便的工具是IntelliJ IDEA提供的PlantUML插件了。其他的比如vscode提供的插件，目前测试不能正常绘制流程图。
IntelliJ IDEA新建一个.md扩展名的文件，就可以直接预览并且导出PlantUML绘制的流程图了。
活动图(新语法)
当前活动图(activity diagram)的语法有诸多限制和缺点，比如代码难以维护。
所以从V7947开始提出一种全新的、更好的语法格式和软件实现供用户使用(beta版)。
就像序列图一样，新的软件实现的另一个优点是它不再依赖与Graphviz。
新的语法将会替换旧的语法。然而考虑到兼容性，旧的语法仍被能够使用以确保向前兼容。
但是我们鼓励用户使用新的语法格式。
简单活动图
活动标签(activity label)以冒号开始，以分号结束。
文本格式支持creole wiki语法。
活动默认安装它们定义的顺序就行连接。
|
1 2 3 4 5 |
@startuml :Hello world; :This is on defined on several **lines**; @enduml |
开始/结束
你可以使用关键字start和stop表示图示的开始和结束。
|
1 2 3 4 5 6 7 |
@startuml start :Hello world; :This is on defined on several **lines**; stop @enduml |
|
1 2 3 4 5 6 7 |
@startuml start :Hello world; :This is on defined on several **lines**; end @enduml |
条件语句

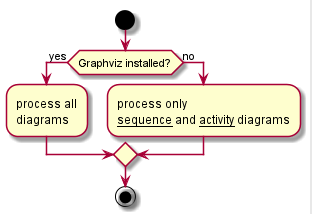

在图示中可以使用关键字if，then和else设置分支测试。标注文字则放在括号中。
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 |
@startuml start if (Graphviz installed?) then (yes) :process all\ndiagrams; else (no) :process only __sequence__ and __activity__ diagrams; endif stop @enduml |

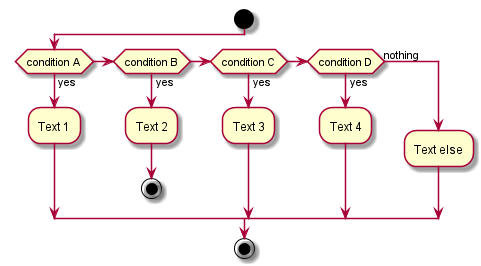

也可以使用关键字elseif设置多个分支测试。
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 |
@startuml start if (condition A) then (yes) :Text 1; elseif (condition B) then (yes) :Text 2; stop elseif (condition C) then (yes) :Text 3; elseif (condition D) then (yes) :Text 4; else (nothing) :Text else; endif stop @enduml |
重复循环
你可以使用关键字repeat和repeatwhile进行重复循环。
|
1 2 3 4 5 6 7 8 9 10 11 12 |
@startuml start repeat :read data; :generate diagrams; repeat while (more data?) stop @enduml |
while循环
可以使用关键字while和end while进行while循环。
|
1 2 3 4 5 6 7 8 9 10 11 12 |
@startuml start while (data available?) :read data; :generate diagrams; endwhile stop @enduml |
还可以在关键字endwhile后添加标注，还有一种方式是使用关键字is。
|
1 2 3 4 5 6 |
@startuml while (check filesize ?) is (not empty) :read file; endwhile (empty) :close file; @enduml |
并行处理

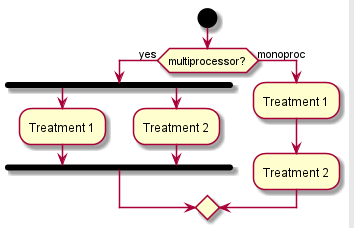

你可以使用关键字fork，fork again和end fork表示并行处理。
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 |
@startuml start if (multiprocessor?) then (yes) fork :Treatment 1; fork again :Treatment 2; end fork else (monoproc) :Treatment 1; :Treatment 2; endif @enduml |

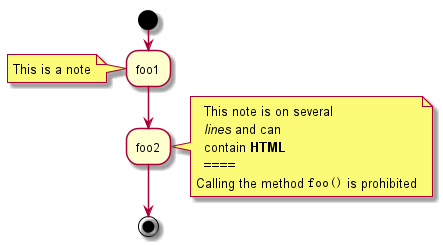

注释
文本格式支持creole wiki语法。
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 |
@startuml start :foo1; note left: This is a note :foo2; note right This note is on several //lines// and can contain <b>HTML</b> ==== * Calling the method ""foo()"" is prohibited end note stop @enduml |
标题和图例
你可以给图表(diagram)添加标题、标头、脚注和图例。
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 |
@startuml title this is my title if (condition?) then (yes) :yes; else (no) :no; note right this is a note end note endif stop legend this is the legend endlegend footer dummy footer header this is a long __dummy__ header end header @enduml |
颜色
你可以为活动(activity)指定一种颜色。
|
1 2 3 4 5 6 7 8 9 |
@startuml start :starting progress; #HotPink:reading configuration files These files should edited at this point!; #AAAAAA:ending of the process; @enduml |

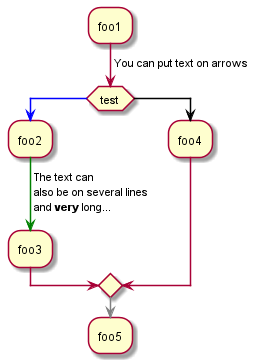

箭头
使用->标记，你可以给箭头添加文字或者修改箭头颜色。
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 |
@startuml :foo1; -> You can put text on arrows; if (test) then -[#blue]-> :foo2; -[#green]-> The text can also be on several lines and **very** long...; :foo3; else -[#black]-> :foo4; endif -[#gray]-> :foo5; @enduml |
组合(grouping)

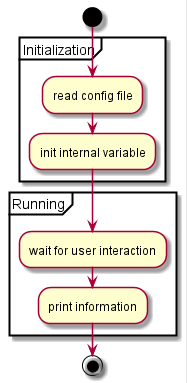

通过定义分区(partition)，你可以把多个活动组合(group)在一起。
|
1 2 3 4 5 6 7 8 9 10 11 12 13 |
@startuml start partition Initialization { :read config file; :init internal variable; } partition Running { :wait for user interaction; :print information; } stop @enduml |

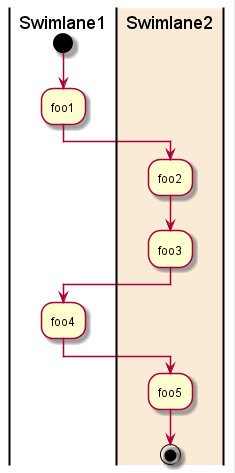

泳道(Swimlanes)
你可以使用管道符|来定义泳道。
还可以改变泳道的颜色。
|
1 2 3 4 5 6 7 8 9 10 11 12 13 |
@startuml |Swimlane1| start :foo1; |#AntiqueWhite|Swimlane2| :foo2; :foo3; |Swimlane1| :foo4; |Swimlane2| :foo5; stop @enduml |
分离(detach)

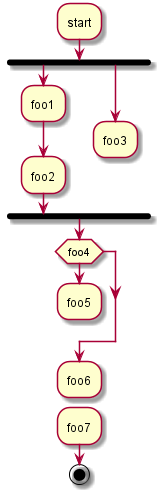

可以使用关键字detach移除箭头。
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 |
@startuml :start; fork :foo1; :foo2; fork again :foo3; detach endfork if (foo4) then :foo5; detach endif :foo6; detach :foo7; stop @enduml |
特殊领域语言(SDL)

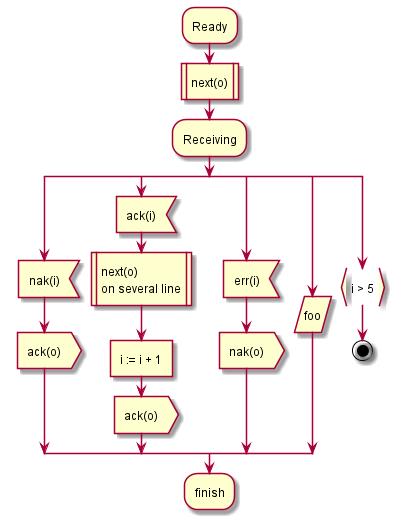

通过修改活动标签最后的分号分隔符(;)，可以为活动设置不同的形状。
|<>/]}
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 |
@startuml :Ready; :next(o)| :Receiving; split :nak(i)< :ack(o)> split again :ack(i)< :next(o) on several line| :i := i + 1] :ack(o)> split again :err(i)< :nak(o)> split again :foo/ split again :i > 5} stop end split :finish; @enduml |

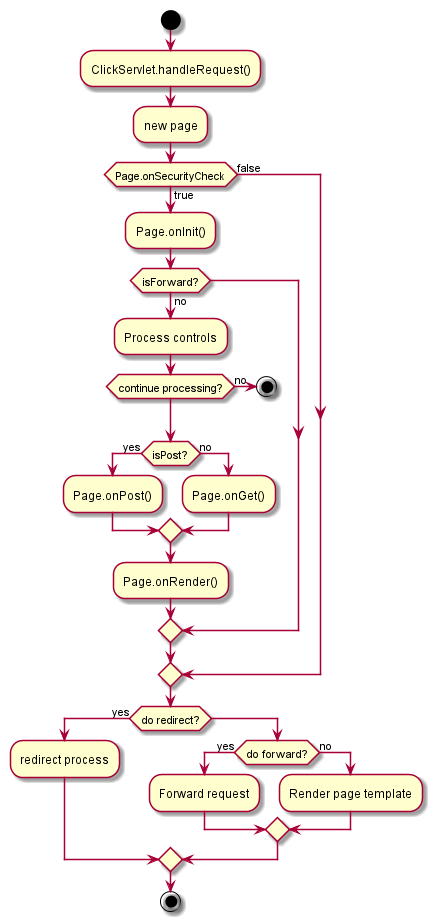

一个完整的例子
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 |
@startuml start :ClickServlet.handleRequest(); :new page; if (Page.onSecurityCheck) then (true) :Page.onInit(); if (isForward?) then (no) :Process controls; if (continue processing?) then (no) stop endif if (isPost?) then (yes) :Page.onPost(); else (no) :Page.onGet(); endif :Page.onRender(); endif else (false) endif if (do redirect?) then (yes) :redirect process; else if (do forward?) then (yes) :Forward request; else (no) :Render page template; endif endif stop @enduml |
